松江JB-QB-9101B 型火災報警控制器接線安裝技術

1 概述：

JB-QB-9101B 型火災報警控制器，是一款依據最新 消防規范設計開 發的新一代火災報警控制器產品，適用

于民用建筑、小區樓房、辦公室、超 市、銀行、餐廳旅社、學校、文物保護單位、工廠車間、公眾文化娛樂場

所 等普通環境，不適用于易燃易爆和強腐蝕性環境；是一款報警點數少于 32 點 的消防報警主機，適用于報警

面積較小和報警點數較少的場所。 JB-QB-9101B 型火災報警控制器，具有整機運行穩定、報警迅速、功能 突

出、美觀大方簡潔、方便使用等特點，是一款技術領先的新一代火災報警 控制器。

2 主要技術指標：

2.1 工作電源： 交流電源（主電）：AC220V(+10% ~ -15%)，50±1Hz

直流電源（備電）：DC14.4V，2.5Ah

2.2 輸出電源： DC24V 200mA

2.3 使用環境： 溫度：0℃～+40℃ 相對濕度≤92%（40℃±2℃）

2.4 系統容量： 共 1 個回路，32 個報警點，1 個聲光警報器

2.5 配接設備： 可配接點型光電感煙火災探測器、點型感溫火災探測器、手

動火災報警按鈕、聲光報警器等火災報警設備。

2.6 報警總線： 2 總線制

2.7 屬性識別： 自適應式

2.8 顯示功能： 液晶與 LED 指示燈

2.9 聲響功能： 蜂鳴器

2.10 執行標準： GB 4717-2005

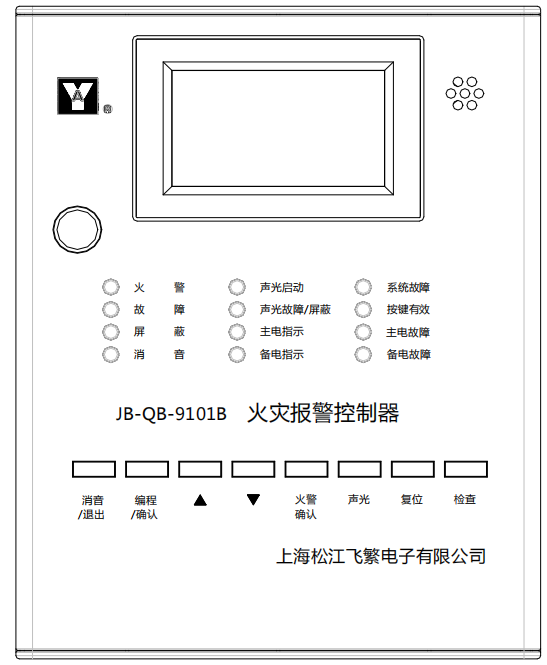

3 操作面板說明（面板如下圖）

3.1 最上部分為液晶顯示屏

3.2 中為 LED 指示燈，如下圖所示：

按上下順序依次為：1 火警指示燈 2 故障指示燈 3 屏蔽指示燈 4 消音指示燈 5 聲光啟

動指示燈 6 聲光故障屏蔽指示燈 7 主電工作指示燈 8 備電工作指示燈 9 系統故障指示燈

10 按鍵有效指示燈 11 主電故障指示燈 12 備電故障指示燈

3.3 下為按鍵，按從左到右順序依次為：1 消音退出鍵 2 編程確認鍵 3 上行鍵 4 下行鍵 5

火警確認鍵 6 聲光按鍵 7 復位鍵 8 檢查鍵

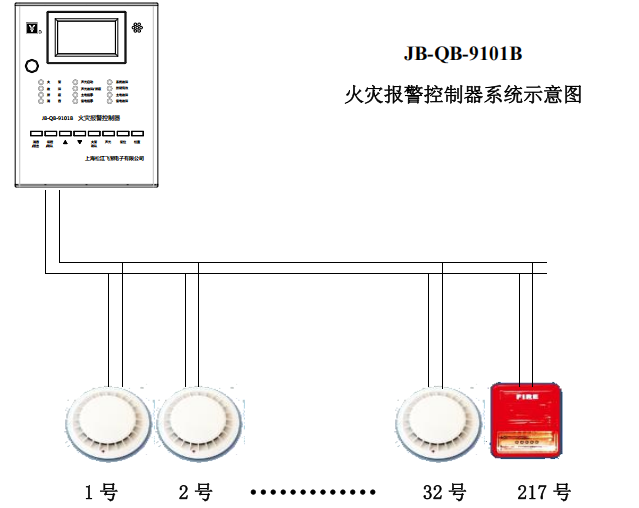

4 系統圖及配置要求
