松江JB-QB-9101型火災報警控制器接線安裝技術

1 概述：

JB-QB-9101 型火災報警控制器，是一款依據最新 消防規范設計開發的新一代火災報警控制器產品，適用于民用建筑、小區樓房、辦公室、超市、銀行、餐廳旅社、學校、文物保護單位、工廠車間、公眾文化娛樂場所等普通環境，不適用于易燃易爆和強腐蝕性環境；是一款報警點數少于 32 點的消防報警主機，適用于報警面積較小和報警點數較少的場所。JB-QB-9101 型火災報警控制器，具有整機運行穩定、報警迅速、功能突出、美觀大方簡潔、方便使用等特點，是一款技術領先的新一代火災報警控制器。

2 主要技術指標：

2.1 工作電源：交流電源（主電）：AC220V(+10% ~ -15%)，50±1Hz

 直流電源（備電）：DC24V，3.3Ah

2.2 輸出電源：DC24V

2.3 使用環境：溫度：0℃～+40℃ 相對濕度≤92%（40℃±2℃）

2.4 報警容量：32 點；

2.5 聯動容量：1 個聲光警報器，16 個輸入輸出模塊

2.6 配接設備：可配接點型光電感煙火災探測器、點型感溫火災探測器、手

動火災報警按鈕、聲光報警器等火災報警設備。

2.7 報警總線：2 總線制

2.8 屬性識別：自適應式

2.9 顯示功能：液晶與 LED 指示燈

2.10 聲響功能：蜂鳴器

2.11 打印配置：熱敏打印

2.12 執行標準：GB 4717-2005

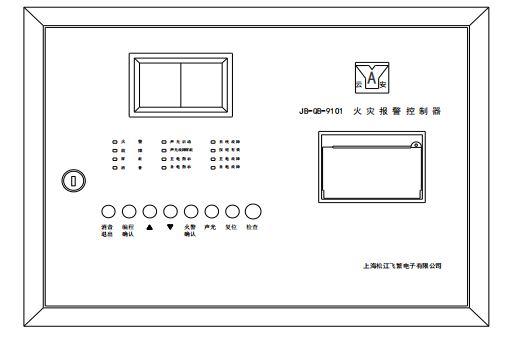

3 操作面板說明（面板如下圖）

3.1 左上為液晶顯示屏

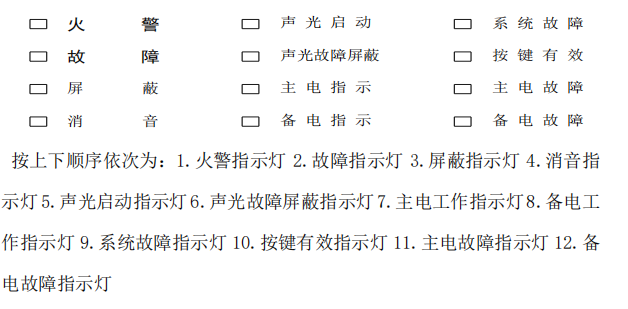

3.2 左中為 LED 指示燈，如下圖所示：

3.3 左下為按鍵，按從左到右順序依次為：1.消音退出鍵 2.編程/確認鍵 3. 上

行鍵 4.下行鍵 5.火警確認鍵 6.聲光按鍵 7.復位鍵 8.檢查鍵

3.4 右側為控制器品牌型號及打印機

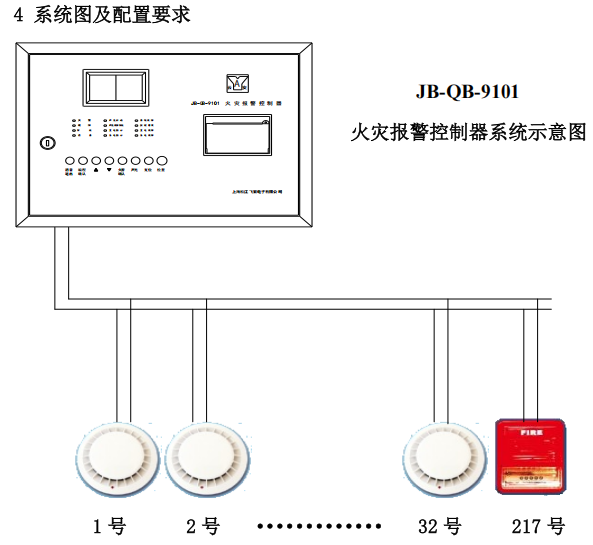

4.1 JB-QB-9101 火災報警控制器與上海松江飛繁電子有限公司生產的探測器、聲光警報器等配套使用。

4.2 JB-QB-9101 火災報警控制器最多可帶 32 個火災報警探測器、1 個聲光警報器和 16 個模塊；探測器地址為 1 至 32 號，聲光警報器地址為 217號，聯動模塊地址為 201-216 號；探測器類型包括點型光電感煙火災探測器、點型感溫火災探測器、手動火災報警按鈕等設備。

 4.3 回路總線要求：2 總線制；總線長度：?1500m,線路最遠端等效線路電阻

<30Ω ，建議采用截面積≥1.5 mm2的 BYJ 導線，以保證良好的通訊狀況。
